MLCC(片狀多層陶瓷電容)現在已經成為了電子電路最常用的元件之一。有些公司在MLCC的應用上也會有一些誤區，以為MLCC是很簡單的元件，所以工藝要求不高。其實，MLCC是很脆弱的元件，應用時一定要注意。以下談談MLCC制造過程中易造成裂紋的原因。

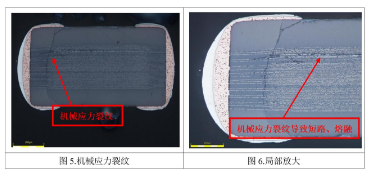

（典型案例圖示）



隨著技術的不斷發展，貼片電容MLCC現在已可以做到幾百層甚至上千層了，每層是微米級的厚度。所以稍微有點形變就容易使其產生裂紋。另外同樣材質、尺寸和耐壓下的貼片電容MLCC，容量越高，層數就越多，每層也越薄，于是越容易斷裂。另外一個方面是，相同材質、容量和耐壓時，尺寸小的電容要求每層介質更薄，導致更容易斷裂。裂紋的危害是漏電，嚴重時引起內部層間錯位短路等安全問題。而且裂紋有一個很麻煩的問題是，有時比較隱蔽，在電子設備出廠檢驗時可能發現不了，到了客戶端才正式暴露出來。所以防止貼片電容MLCC產生裂紋意義重大。



當貼片電容MLCC受到溫度沖擊時，容易從焊端開始產生裂紋。在這點上，小尺寸電容比大尺寸電容相對來說會好一點，其原理就是大尺寸的電容導熱沒這么快到達整個電容，于是電容本體的不同點的溫差大，所以膨脹大小不同，從而產生應力。這個道理和倒入開水時厚的玻璃杯比薄玻璃杯更容易破裂一樣。



另外，在貼片電容MLCC焊接過后的冷卻過程中，貼片電容MLCC和PCB的膨脹系數不同，于是產生應力，易導致裂紋。要避免這個問題，回流焊時需要有良好的焊接溫度曲線。如果不用回流焊而用波峰焊，那么這種失效會大大增加。MLCC更是要避免用烙鐵手工焊接的工藝。然而事情總是沒有那么理想。烙鐵手工焊接有時也不可避免。比如說，對于PCB外發加工的電子廠家，有的產品量特少，貼片外協廠家不愿意接這種單時，只能手工焊接;樣品生產時，一般也是手工焊接;特殊情況返工或補焊時，必須手工焊接;修理工修理電容時，也是手工焊接。無法避免地要手工焊接MLCC時，就要非常重視焊接工藝。



首先必須告知工藝和生產人員電容熱失效問題，讓其思想上高度重視這個問題。其次，必須由專門的熟練工人焊接。還要在焊接工藝上嚴格要求，比如必須用恒溫烙鐵，烙鐵不超過 315°C(要防止生產工人圖快而提高焊接溫度)，焊接時間不超過3秒選擇合適的焊焊劑和錫膏，要先清潔焊盤，不可以使MLCC受到大的外力，注意焊接質量等等。最好的手工焊接是先讓焊盤上錫，然后烙鐵在焊盤上使錫融化，此時再把電容放上去，烙鐵在整個過程中只接觸焊盤不接觸電容(可移動靠近)，之后用類似方法(給焊盤上的鍍錫墊層加熱而不是直接給電容加熱)焊另一頭。



機械應力也容易引起MLCC產生裂紋。由于電容是長方形的(和PCB平行的面)，而且短的邊是焊端，所以自然是長的那邊受到力時容易出問題。于是，排板時要考慮受力方向。比如分板時的變形方向于電容的方向的關系。在生產過程中，凡是PCB可能產生較大形變的地方都盡量不要放電容。比如PCB定位鉚接、單板測試時測試點機械接觸等等都會產生形變。另外半成品PCB板不能直接疊放，等等。



以上就是MLCC在制作過程中易造成裂紋的原因。美信檢測專注于MLCC產品焊接工藝評定，幫助評定施焊單位是否有能力焊出符合相關國家或行業標準、技術規范所要求的焊接接頭；驗證施焊單位所擬訂的焊接工藝指導書是否正確；為制定正式的焊接工藝指導書或焊接工藝卡提供可靠的技術依據；考核焊工能力等。



同時，當電容產品出現失效現象后，我們可以對失效樣品進行失效分析，借助各種測試分析技術和分析程序確認MLCC產品的失效現象，分辨其失效模式和失效機理，確認最終的失效原因，提出改進設計和制造工藝的建議，防止失效的重復出現，提高產品可靠性。

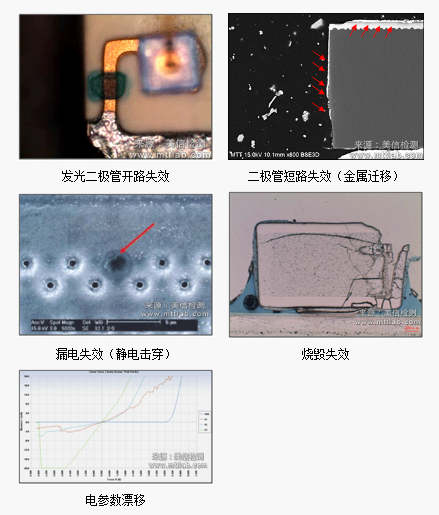

開路、短路、燒毀、漏電、功能失效、電參數漂移、非穩定失效等。
