拉伸試驗是拉伸試樣在靜態軸向拉伸力的不斷的作用下，以規定的試驗速率拉伸至試樣斷裂，并記錄下試樣拉伸過程中的應力和應變。通過拉伸試驗可以測定金屬材料的彈性性能、強度性能、延性性能等多方面的性能，對于金屬材料的質量檢驗、研制開發、工程設計及合理選材、安全評估等都具有重要的應用和參考價值。

國內外都制定了金屬材料室溫拉伸試驗方法標準，我國的室溫拉伸試驗方法標準GB/T 228.1-2010《金屬材料拉伸試驗第1部分：室溫試驗方法》修改采用國際標準ISO 6892-1：2009 Metallic Materials-Tensile Testing-Part1：Method of Test at Room Temperature，主要技術內容基本相同。

本文對GB/T 228.1-2010與ASTM E8/E8M-16a Standard Test Methods for Tension Testing of Metallic Materials之間的差異進行了對比分析，并對GB/T 228.1-2010中關鍵技術問題給出了一些修訂建議，供各個試驗室參考使用。

適用范圍

GB/T 228.1-2010適用于金屬材料室溫拉伸性能的測定，一般在室溫10-35℃進行。ASTM E8/E8M-16a適用于室溫下任何形狀的金屬材料的拉伸試驗，特別是對于屈服強度、屈服點伸長率、10-38℃進行。

主要參數名稱及符號

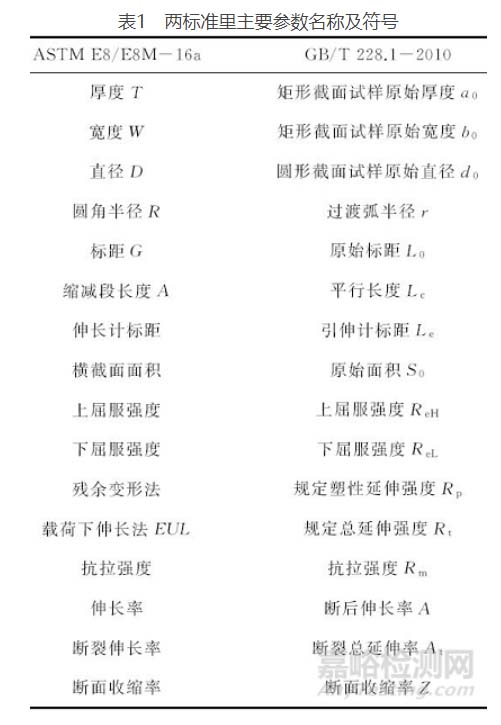

ASTM E8/E8M-16a與GB/T 228.1-2010里的主要參數名稱及符號見表1，可見ASTM E8/E8M-16a中的參數名稱與GB/T 228.1-2010中的有所不同，在使用過程中要注意不要用錯。

試樣尺寸及相關要求

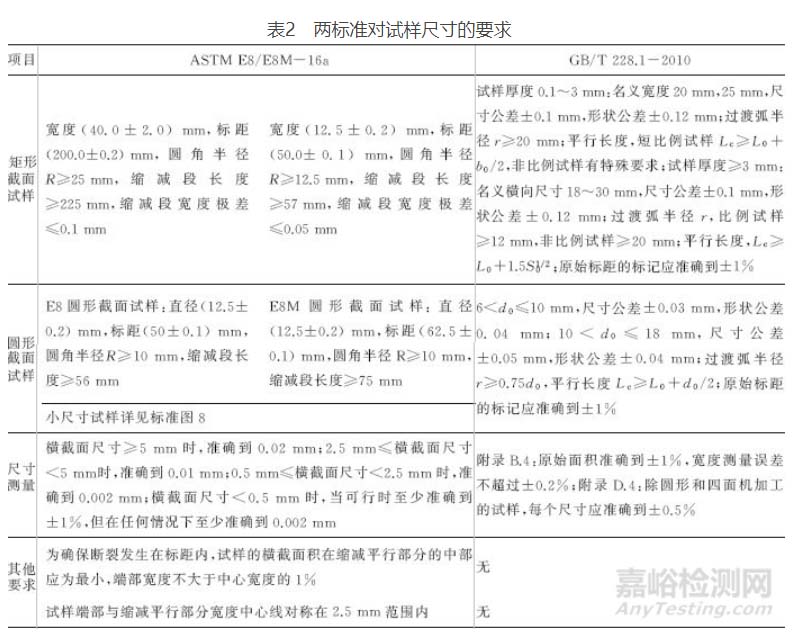

ASTM E8/E8M-16a中列舉出了典型矩形截面試樣和圓形截面試樣的種類及具體的尺寸要求，在試樣寬度尺寸及公差、原始標距的種類及公差、過渡弧半徑等方面與GB/T 228.1-2010存在很大差異，見表2。

ASTM E8/E8M-16a與GB/T 228.1-2010在原始標距規定上最大的不同就是：ASTM E8/E8M-16a推薦了3種標距，標準試樣的200mm，50mm以及小尺寸試樣的25mm；而GB/T 228.1-2010中分為短比例標距、長比例標距以及非比例標距，包括的種類較多。

還有一點需要特別注意，關于試樣尺寸英制與公制的換算，在ASTM E8/E8M-16a中給出了推薦的數值，如試樣寬度1.5in標距對應公制的推薦值為40mm，2in標距對應公制的推薦值為50mm，8in標距對應公制的推薦值為200mm等，在執行ASTM E8/E8M-16a且使用公制尺寸時，為了保持與標準一致，數據具有較好的可比性，建議使用ASTM E8/E8M-16a推薦的尺寸。

試驗設備

拉伸試驗設備主要包括試驗機和引伸計，試驗機是對試樣施加變形力并測定施加力的系統，引伸計是測定試樣變形的系統，其準確度將直接影響試驗的結果，因此試驗機和引伸計必須經校準后確認合格且在有效期內才可使用，不同標準對拉伸試驗機和引伸計的要求也有所不同。

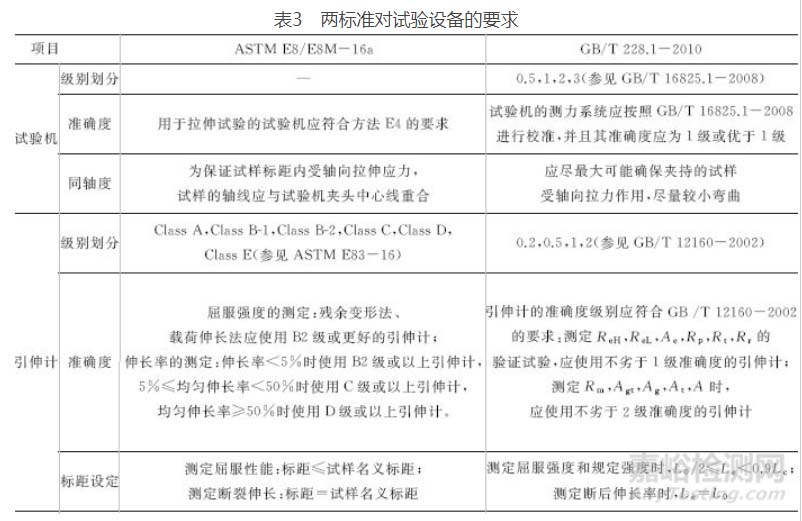

在ASTM E8/E8M-16a中，要求拉伸試驗設備符合ASTM E4(試驗機的力值檢驗方法)中的規定，引伸計符合ASTM E83-16(引伸計的校驗及等級方法)中的規定；在執行國標時試驗機按照GB/T 16825.1-2008進行校準，引伸計要符合GB/T 12160-2002的要求，見表3。

試樣的夾持方法對脆性材料或規定塑性延伸強度、規定總延伸強度、規定殘余延伸強度和屈服強度的測定尤為重要。在試驗時尤其要注意選擇適合的夾持方法。

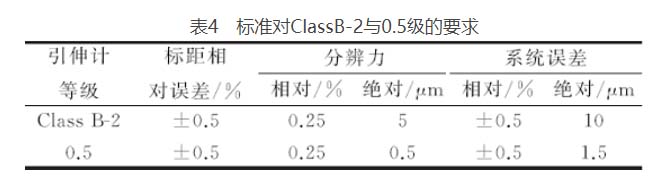

ASTM E8/E8M-16a中沒有給出對于試驗機的具體要求，ASTM E83-16中引伸計級別劃分與GB/T 12160-2002有所不同，如ASTM E83-16中規定的ClassB-2級，其標距相對誤差為±0.5％，與GB/T 12160-2002一致，但對引伸計分辨力和系統誤差的絕對值要求是不一樣的，以50mm標距為例，見表4。

由表4可知，在標距為50mm時，GB/T 12160-2002中0.5級分辨力和系統誤差的絕對值遠小于ASTM E83-16 中ClassB-2級的，根據ASTM E83-16對引伸計的要求，標距越小其絕對差值越小，可以計算出在標距≥7.5mm時，才能滿足ASTM E83-16中ClassB-2級別引伸計的要求，絕大多數0.5級的引伸計的標距，是大于7.5mm的。在試驗前要確認引伸計準確度是否滿足試驗要求。

試驗速率

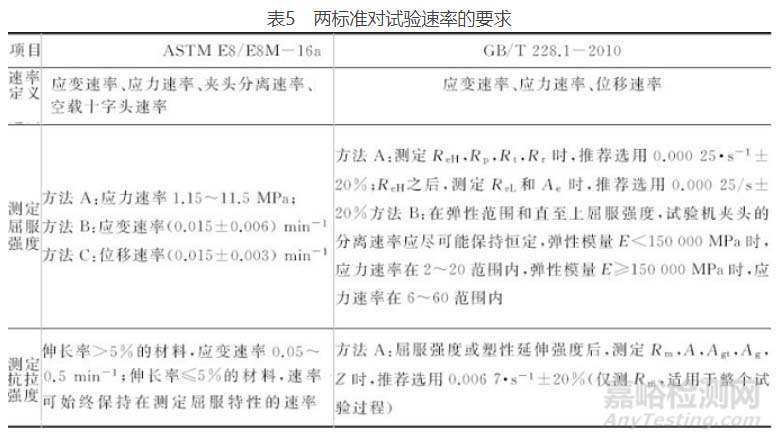

ASTM E8/E8M-16a與GB/T 228.1-2010對試驗速率的要求見表5，可見ASTM E8/E8M-16a與GB/T 228.1-2010在試驗速率要求上的異同點為：測定屈服特性時要求一致；測定抗拉強度時，GB/T 228.1-2010推薦的速率在ASTM E8/E8M-16a推薦的速率范圍內，也就是說按照GB/T  228.1-2010推薦的試驗速率進行試驗可以滿足ASTM E8/E8M-16a的要求。

試驗結果修約

ASTM E8/E8M-16a與GB/T 228.1-2010對試驗結果修約的要求對比見表6，ASTM E8/E8M-16a中的注46：對于鋼產品的修約見ASTM A370-17a，其中表A8.1中給出了強度、伸長率、沖擊吸收以及硬度的修約推薦值。為了保證測試結果的有效性和正確性，需采用所依據的檢測標準中的修約規定進行數值修約，特別是對于公制和英制單位下的修約，需按照對應公制和英制修約要求進行數值修約。

對GB/T 228.1－2010的修訂建議

（1）建議增加矩形截面拉伸試樣夾持部分與平行長度部分中心線在同一條直線上的偏差，根據試樣寬度分別設置，推薦采用ASTM E8/E8M-16a中的要求。

（2）GB/T 228.1-2010中要求原始橫截面積S0是平均橫截面積，應根據測量的尺寸計算。這在實際執行過程中可操作性不強，建議在標準中明確使用多個測量位置的厚度平均值與寬度平均值的乘積作為平均橫截面積。

（3）關于斷面收縮率斷后橫截面積的計算，GB/T 228.1-2010中沒有給出最小橫截面積的測量方法，在執行過程中無法統一，建議按照ASTM E8/E8M-16a中7.12款中的公式計算斷后橫截面積，試驗結果更具有可比性。

結束語

ASTM E8/E8M-16a與GB/T 228.1-2010兩個標準之間存在較大的技術差異，包括試樣尺寸、試驗機和引伸計的準確度級別、試驗速率以及試驗結果修約等方面。在實際執行過程中，要注意滿足不同標準的要求，尤其是在進行實驗室間比對或能力驗證試驗時，要保證試驗條件的一致，從而確保試驗數據的準確性和較好的可比性。
