汽車晝行燈出光異常原因分析

摘要

針對汽車晝行燈出光異常的現象，本文通過通電測試復現了客戶描述的LED燈珠弱亮現象，反向漏電測試結果說明LED弱亮由漏電引起，通過切片研磨的方式去除PCB后的漏電測試結果說明漏電來自于LED燈珠內部，進一步的開封、顯微紅外定位和SEM觀察發現LED芯片存在明顯的裂紋，驗證實驗在一定程度上說明芯片產生裂紋的原因?yàn)槠淠蜔岷附有阅茌^弱。

1 案件背景介紹

客戶反饋其所生產晝行燈的光源模塊（圖1左）在生產測試階段出現出光異?，F(xiàn)象，該模塊由控制電路和5顆串聯的LED燈珠構成（圖1右）。失效現象表現為低電流（300μA）驅動LED燈珠時，個別燈珠出現弱亮，失效比例約1%。

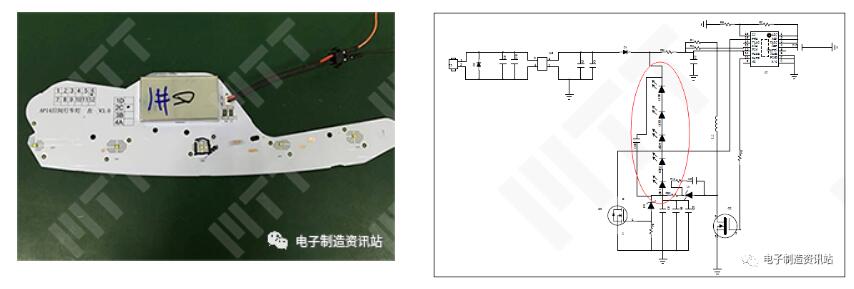

圖1 失效樣品和電氣原理圖

2 測試分析概述

對樣品的外觀檢查和X-Ray透視均未發現明顯異常；通電測試、反向漏電測試的結果說明LED弱亮的原因?yàn)槁╇姡蝗コ齈CB板前后的反向漏電測試結果基本無差異，說明漏電與PCB狀況無關；紅外熱像定位了漏電位置，與芯片開封后的裂紋位置對應。

LED芯片的應力主要來自于三方面：機械應力、過電應力和熱應力。外觀檢查未發現燈珠表面及附近有機械應損傷，且燈珠開封后，芯片裂紋附近也未見明顯的機械損傷；開封檢查中LED燈珠內部結構清晰，未發現任何過電燒毀跡象。因此，熱應力導致裂紋出現的可能性較大。

根據標準GBT2423.28-2005《電工電子產品環境試驗 第2部分：試驗 試驗T：錫焊》中規定的試驗方法1A，對客戶提供的未使用過的燈珠進行耐焊接熱測試，測試結果顯示：被測22顆燈珠中有4顆芯片邊緣出現了裂紋（圖8），實驗結果說明該款燈珠的耐焊接熱性能較差，這是導致本案失效現象的根本原因。

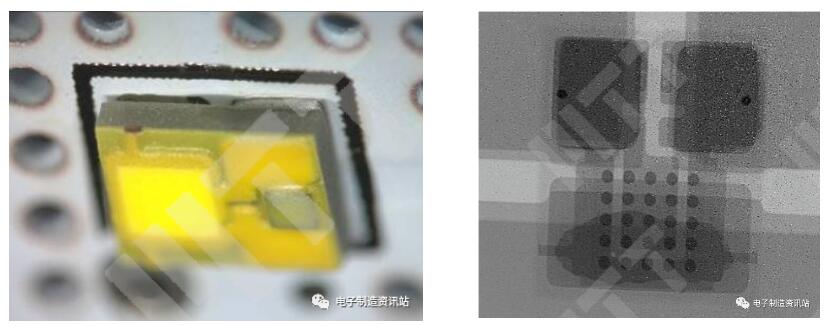

圖2 外觀檢查和X-Ray透視

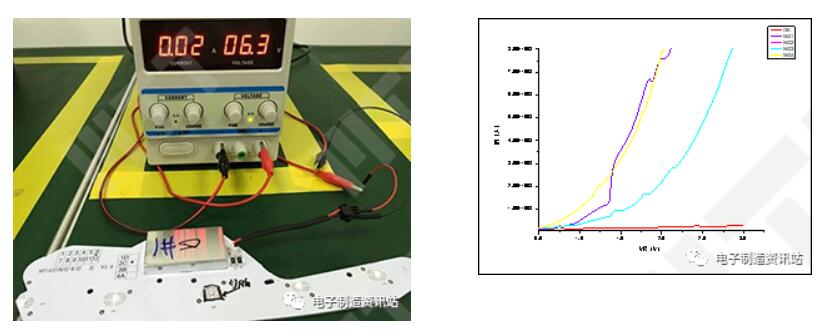

圖3 通電測試和反向漏電測試

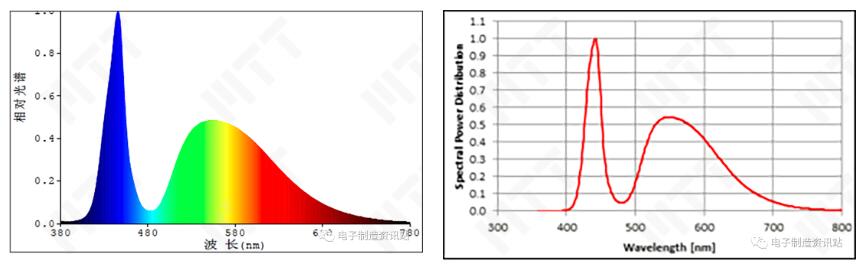

圖4 光參數測量

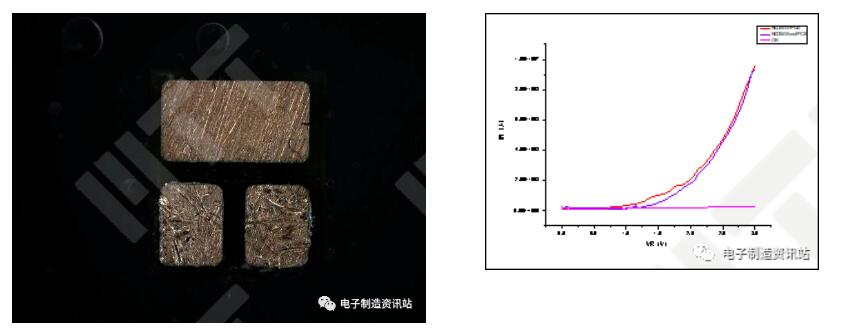

圖5 去除PCB板后的漏電測試

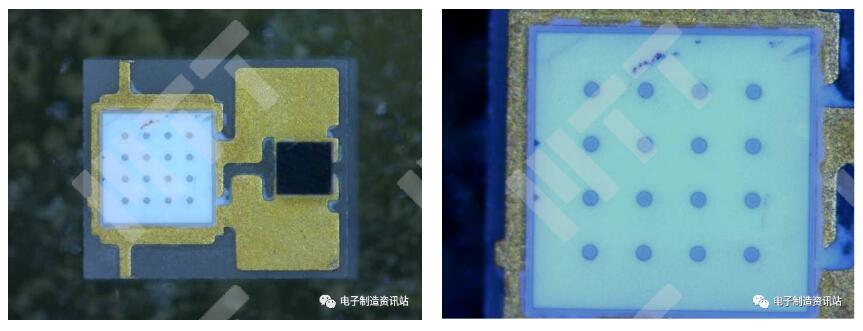

圖6 開封照片

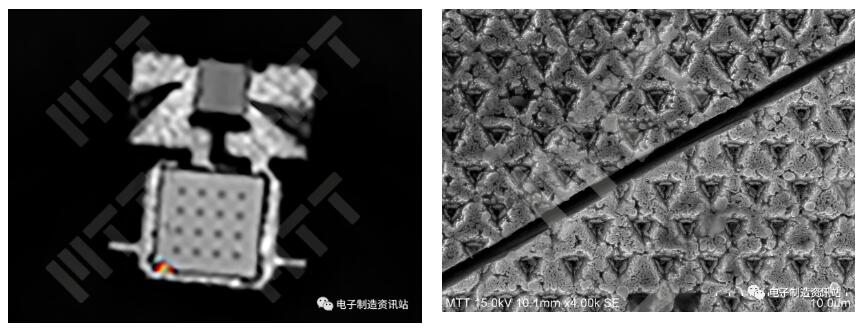

圖7 Thermal EMMI熱點圖與裂紋SEM照片

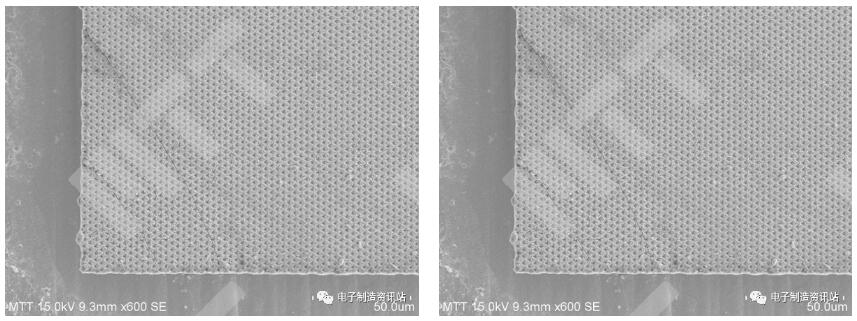

圖8 驗證試驗SEM照片

3 結論

本案的失效現象為光源模組中個別LED燈珠弱亮，失效機理為LED芯片出現裂紋導致漏電，失效產生的根本原因?yàn)闊糁榈哪秃附訜嵝阅懿涣肌?/p>
